（2）单片机技术实验

接最近上课发现的问题再开第二篇文章，发现大部分同学对老师实际评分不太清楚以及工作流程。

创建项目文件夹

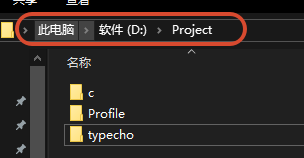

拿我现有的 Windows 开发环境上来说，我在 D盘有一个叫 Project 的文件夹，里面都是我写的项目的代码：
学会整理文件是一个优良的习惯，正如老师要求的那样。

我们首先在桌面上右键 -> 新建 -> 文件夹
命名为 C51 Study，这个将是我们做项目的根目录文件夹。

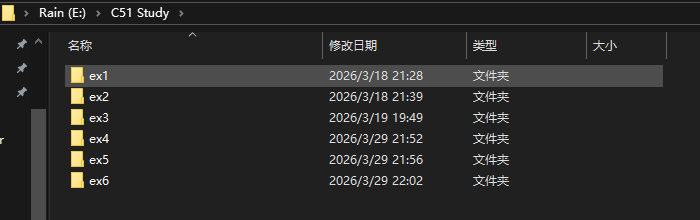

在 C51 Study 接着创建文件夹，名字就是 ex1、ex2 这些。
为什么会取名为 ex1 这样的呢。ex 是 example 的缩写，也就是例子，平时说的 实例1，项目文件夹命名就可以缩写为 ex1。

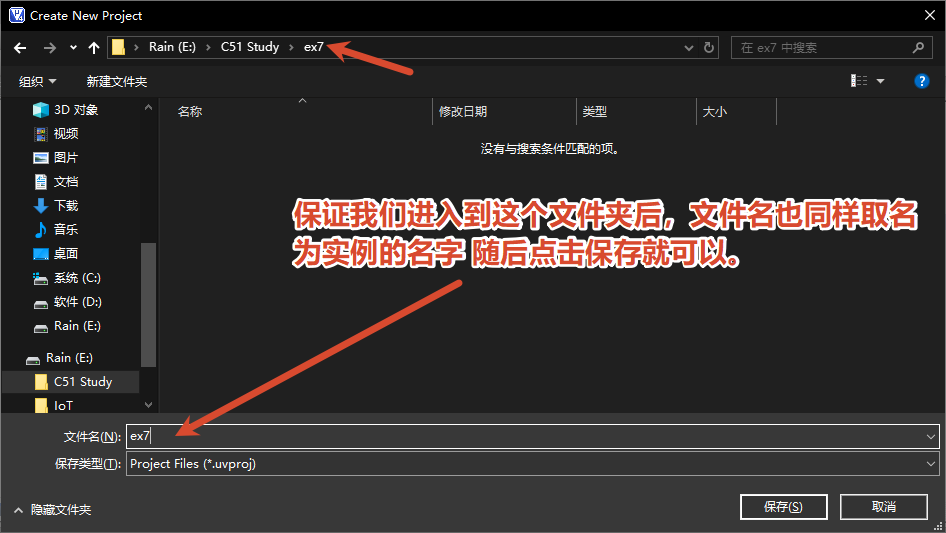

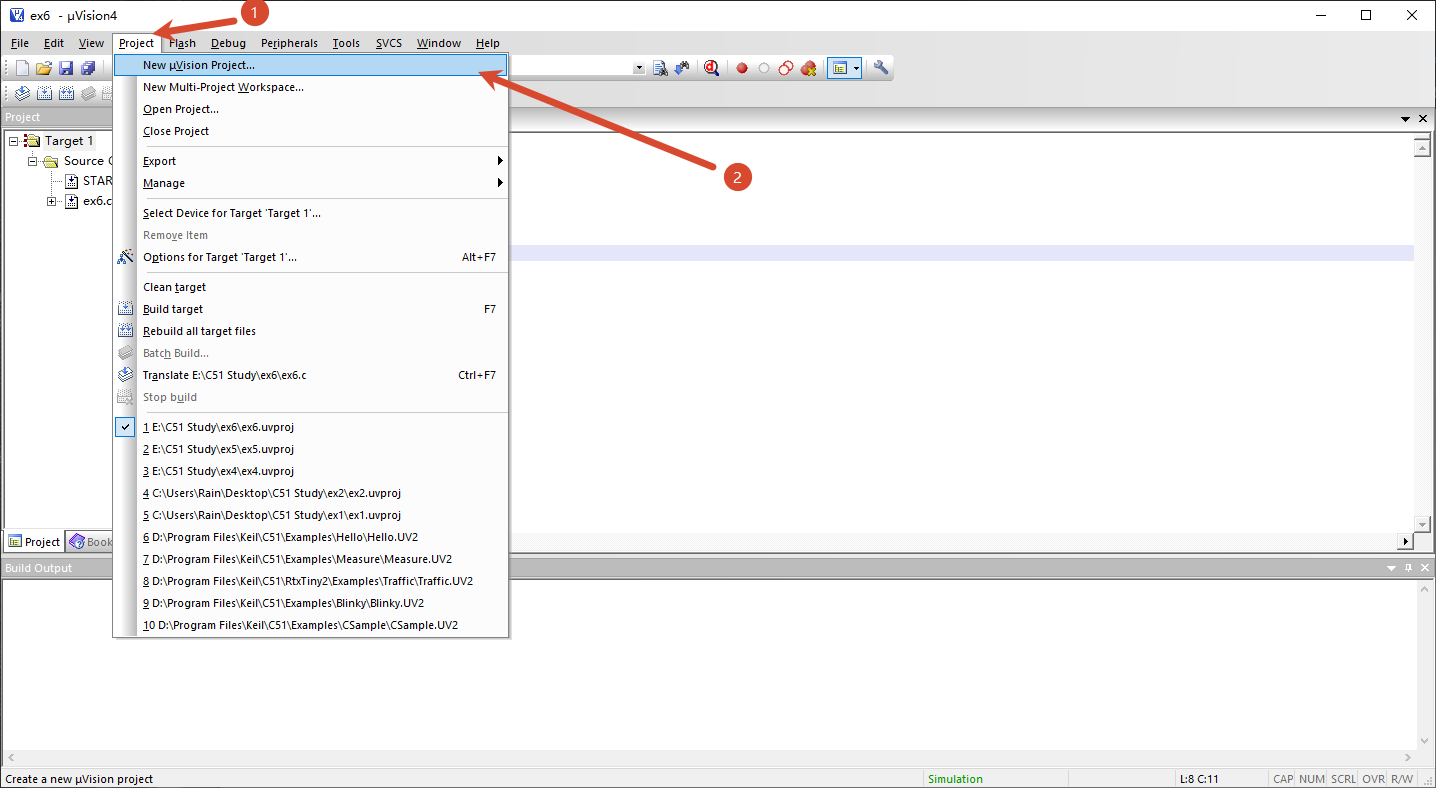

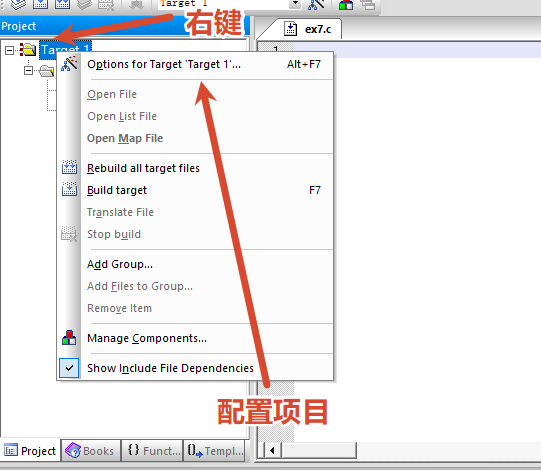

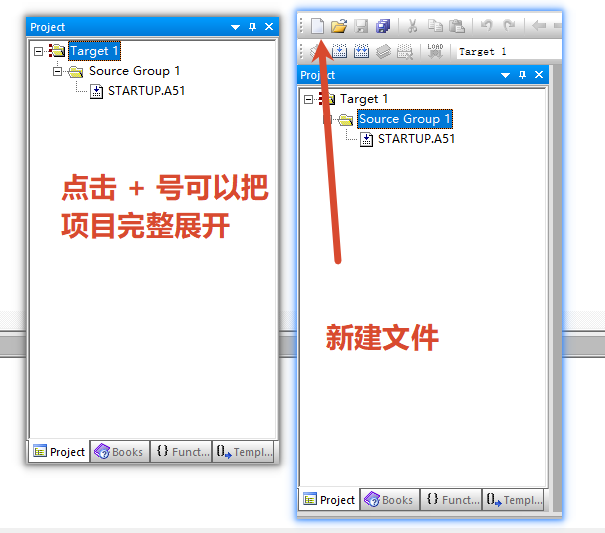

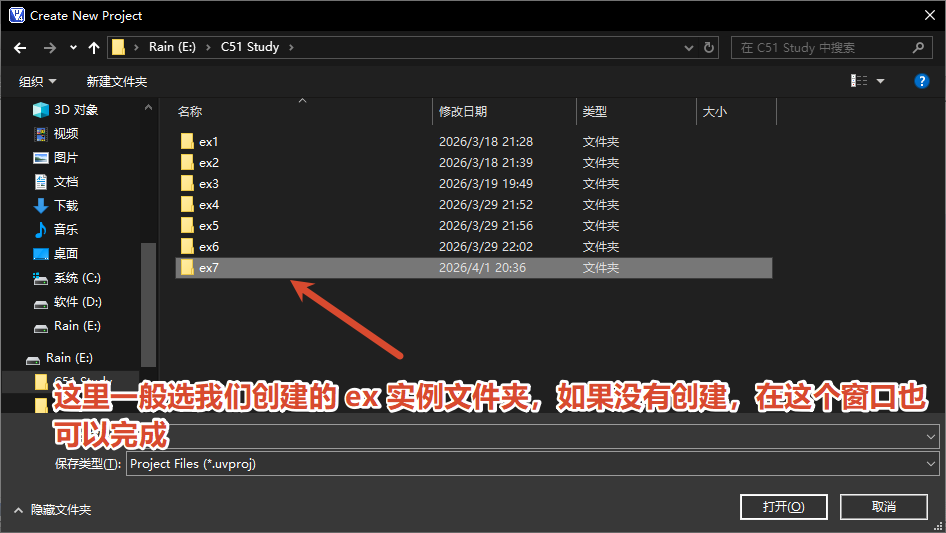

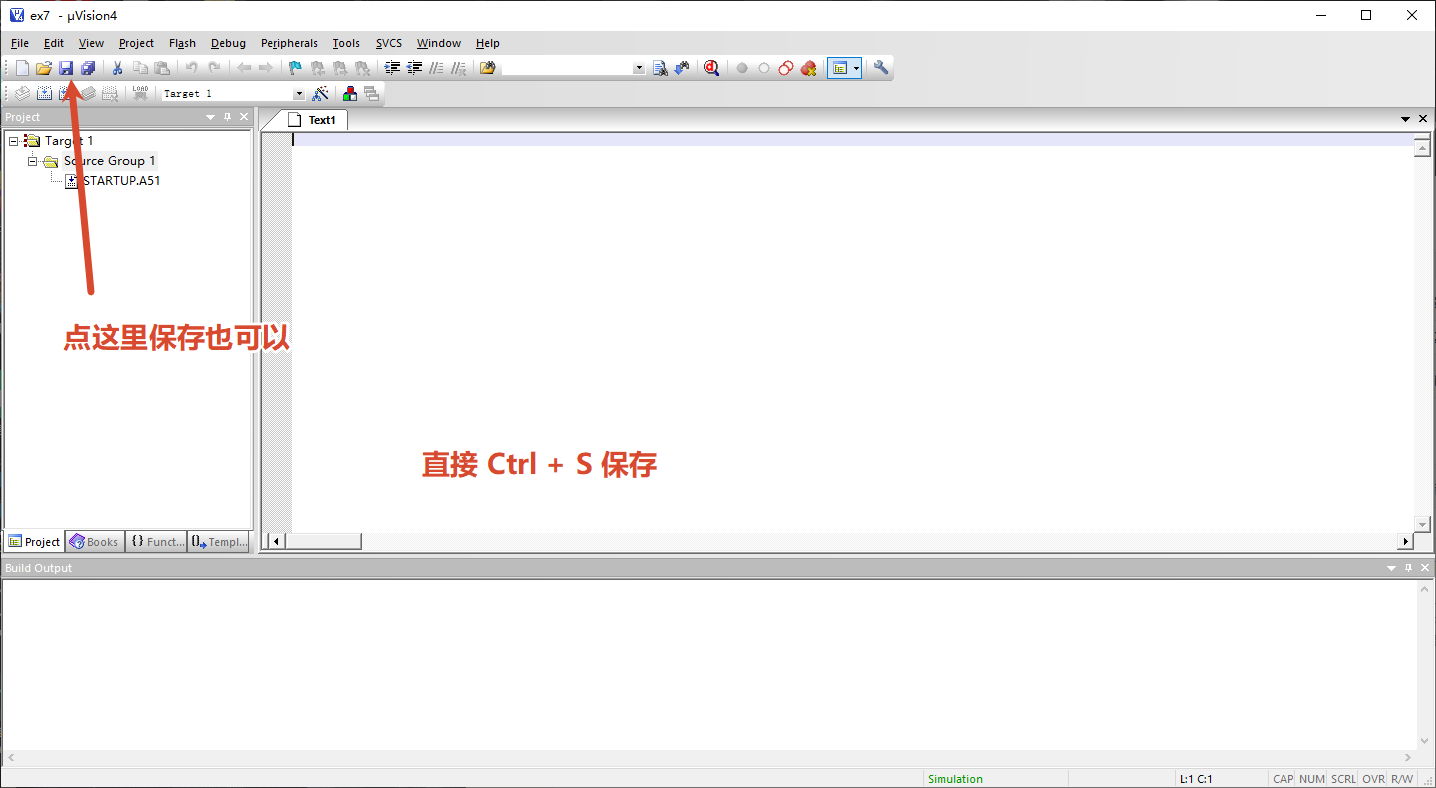

Keil 4 新建项目

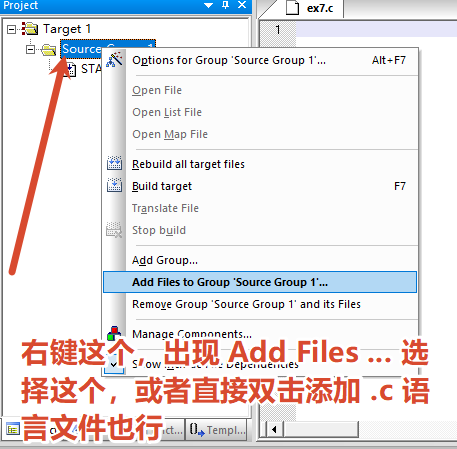

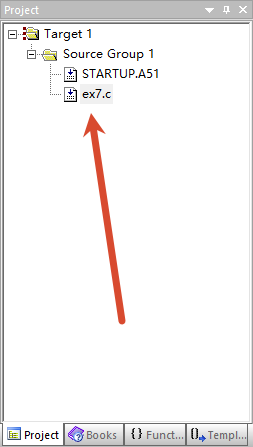

Project 列表里有 ex7.c 文件就算是添加成功了，这样我们就可以写代码了。

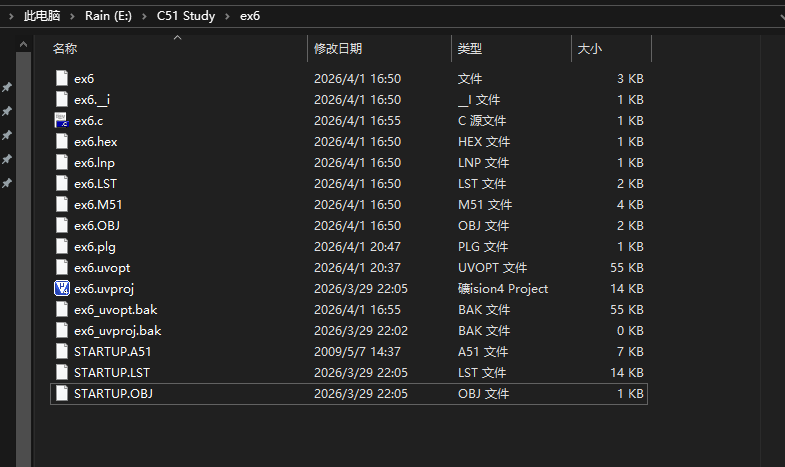

关于项目目录里文件

最重要的文件就如下几个：

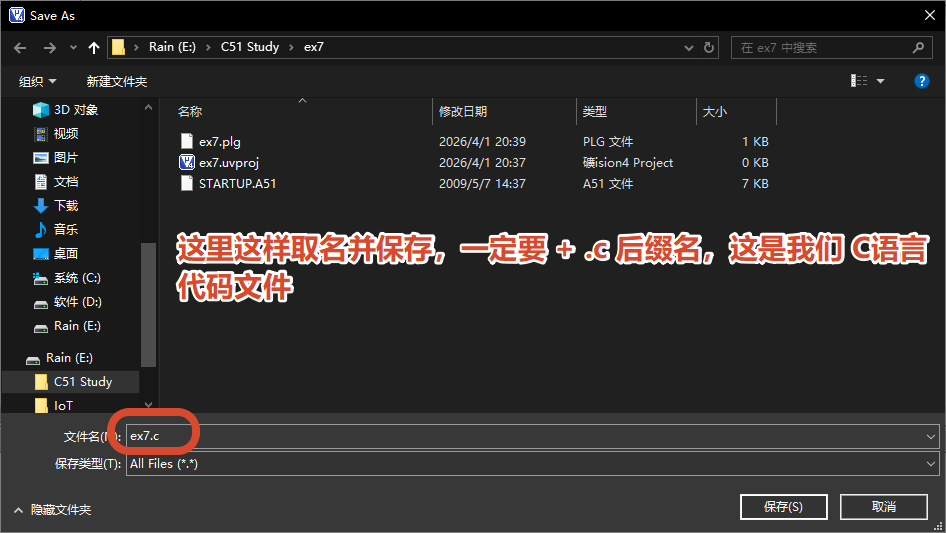

ex6.c 这是我们写代码的 C语言文件，后缀名是 .c

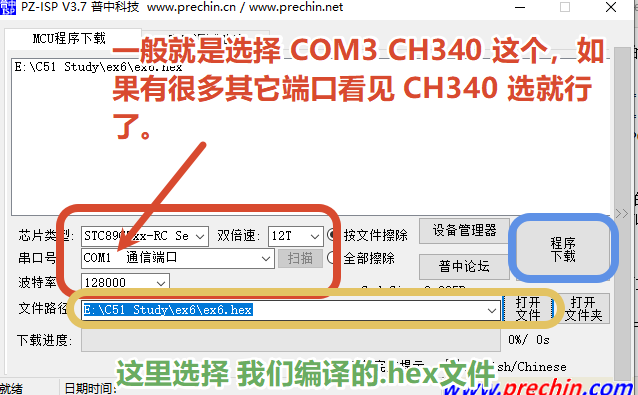

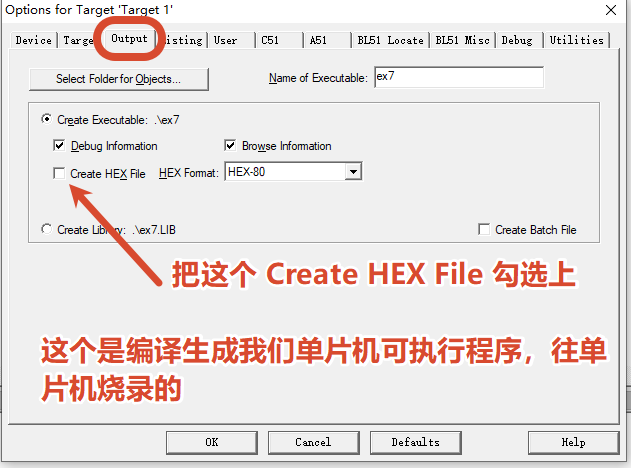

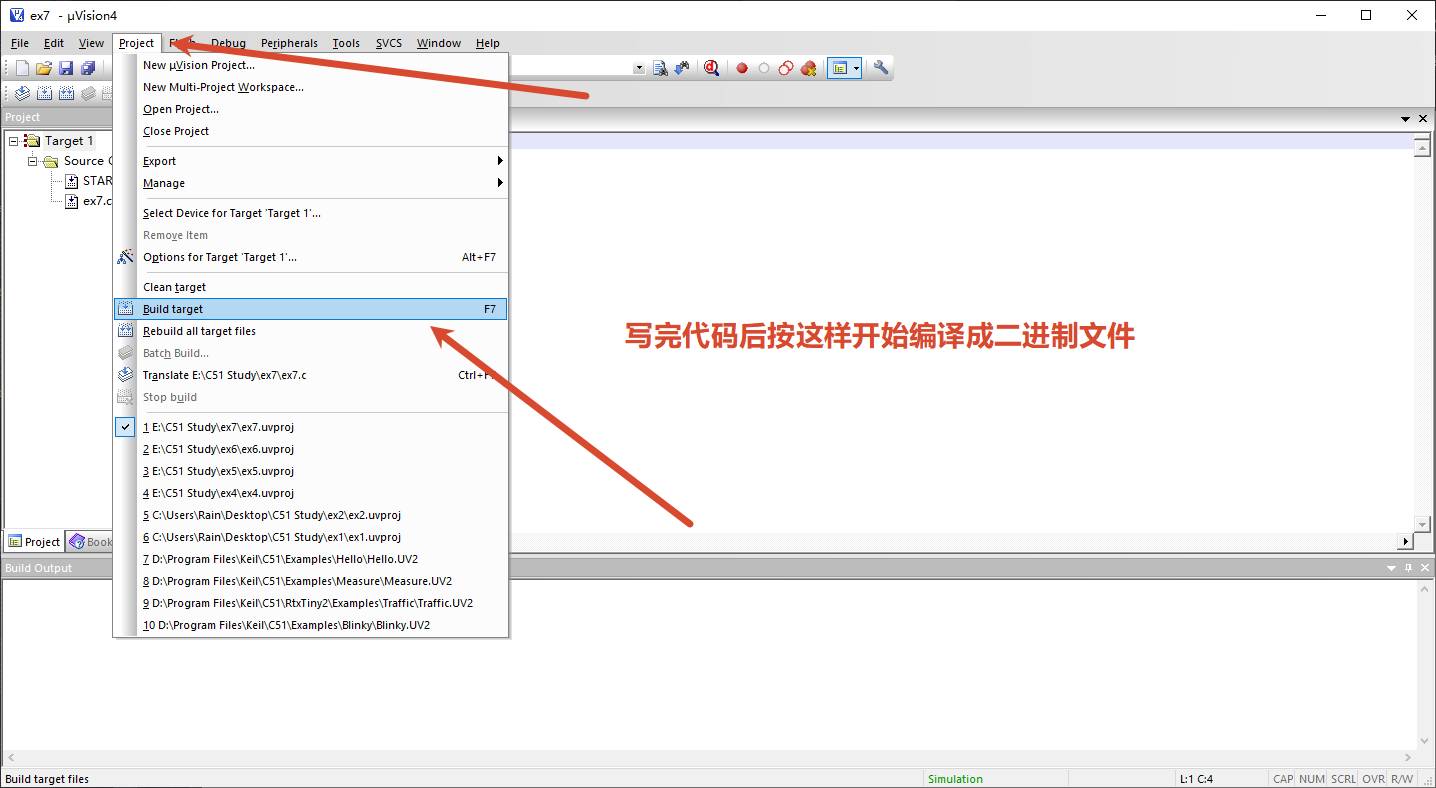

ex6.hex 这是我们编译的运行文件，在模拟电路里运行/烧录到单片机里运行的文件，后缀名是 .hex
ex6.uvproj 这是我们的项目工程文件，双击这个可以快速使 Keil 4 打开整个工程，后缀名是 .uvproj （是仅 Keil 4 可以识别的）

了解了之后就没什么问题了。

如何接线？

#include <REGX51.H>

// 课本 P42~43
sbit LED1 = P1^0;
sbit LED2 = P1^1;
sbit SW = P0^0;
void main()
{
    while(1)
    {
        LED1 = ~SW;
    LED2 = SW;
    }
}

上边代码是我们课本 43 页的一个实例代码，具体效果是常量一个 LED 灯，当按下按钮是终止常量的那个切换另一个 LED 灯亮，实现切换亮 LED 灯的效果，但是自始至终只有一个灯在亮。

分析一下代码

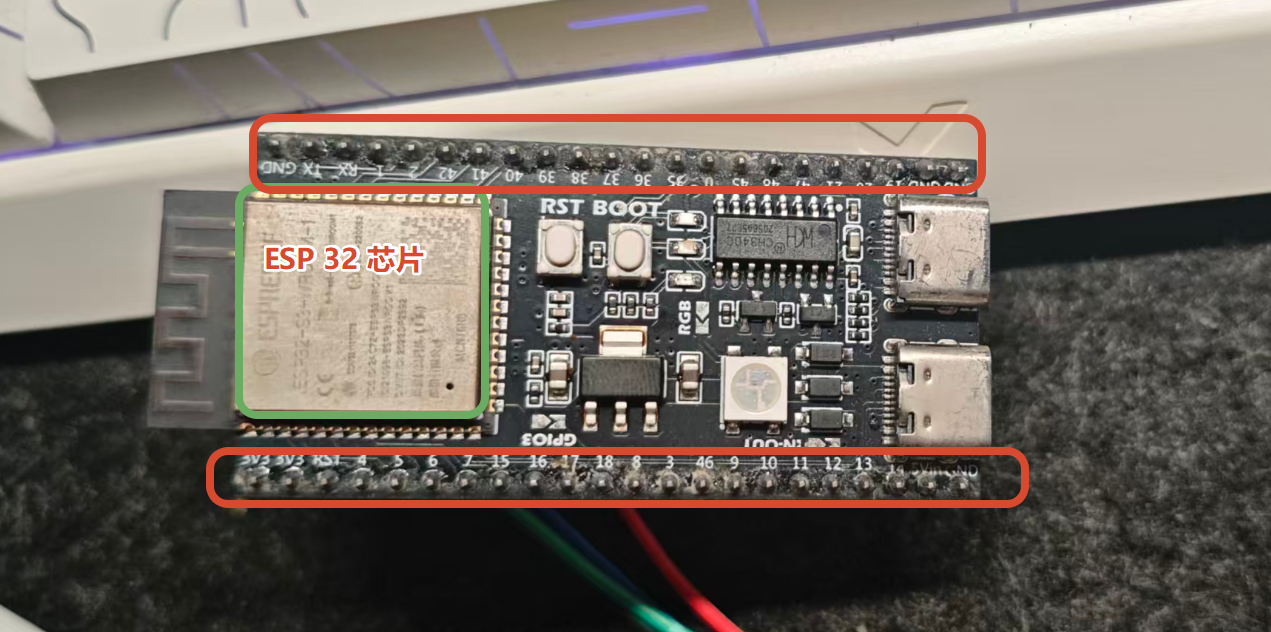

sbit 是51单片机编程的关键字，它用于定义和访问单个引脚，我们在单片机两排看到引脚，手边只有 ESP32 的开发板，先凑活看一下，都大差不差：

图中，红色圈出的就是已经焊接的引脚，板子上也有标注每个引脚的号
LED1 与 LED2 也就是定义了两个 LED 灯的变量，绑定的就是引脚
P1^0 P1^1 P0^0 就是三个不同的引脚，对应你在板子上两边的 10 11 00 三个引脚，我们将三根线先连接上去。

观察定义的变量

sbit LED1 = P1^0;
sbit LED2 = P1^1;
sbit SW = P0^0;

其中 10 引脚与 11 引脚是两个 LED 灯，我们对应的将两个先再连接两个不同的LED引脚上就可以了。
00 引脚的变量名是 SW 也就是 Switch 的缩写，意义为 “开关”。所以我们这根线一边连接到 00 引脚另一头连接上一个开关就可以了。

模拟电路

见该分类上篇文章
